Упрощённое графическое изображение предмета или процесса с пояснением и описанием
[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

схема
Условное графическое изображение объекта, в общих чертах передающее суть его характера и структуру.
[ГОСТ Р 7.0.3-2006]

схема
Конструктивные узлы и электрические соединения обмоток преобразователя и радиоэлектронных элементов прибора
[Система неразрушающего контроля. Виды (методы) и технология неразрушающего контроля. Термины и определения (справочное пособие). Москва 2003 г.]

1. ВИДЫ И ТИПЫ СХЕМ

1.1. Схемы в зависимости от видов элементов и связей, входящих в состав изделия (установки), подразделяют на следующие виды:

  • электрические;
  • гидравлические;
  • пневматические;
  • газовые (кроме пневматических);
  • кинематические;
  • вакуумные;
  • оптические;
  • энергетические;
  • деления;
  • комбинированные.

Примечания:

1. Для изделия, в состав которого входят элементы разных видов, разрабатывают несколько схем соответствующих видов одного типа, например, схема электрическая принципиальная и схема гидравлическая принципиальная или одну комбинированную схему, содержащую элементы и связи разных видов.

2. На схеме одного вида допускается изображать элементы схем другого вида, непосредственно влияющие на работу схемы этого вида, а также элементы и устройства, не входящие в изделие (установку), на которое (которую) составляют схему, но необходимые для разъяснения принципов работы изделия (установки).

Графические обозначения таких элементов и устройств отделяют на схеме штрих-пунктирными линиями, равными по толщине линиям связи, и помещают надписи, указывая в них местонахождение этих элементов, а также необходимые данные.

3. Схему деления изделия на составные части (схему деления) выпускают для определения состава изделия.

1.2. Схемы в зависимости от основного назначения подразделяют на следующие типы:

  • структурные;
  • функциональные;
  • принципиальные (полные);
  • соединений (монтажные);
  • подключения;
  • общие;
  • расположения;
  • объединенные.

Примечание. Наименования типов схем, указанные в скобках, устанавливают для электрических схем энергетических сооружений.


2.6. Перечень элементов

2.6.1. Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа.

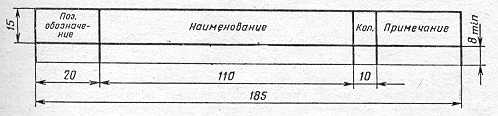

2.6.2. Перечень элементов оформляют в виде таблицы (черт. 3), заполняемой сверху вниз.

4696

Черт. 3

В графах таблицы указывают следующие данные: в графе "Поз. обозначение" - позиционные обозначения элементов, устройств и функциональных групп;

в графе "Наименование" - для элемента (устройства) - наименование в соответствии с документом, на основании которого этот элемент (устройство) применен, и обозначение этого документа (основной конструкторский документ, государственный стандарт, отраслевой стандарт, технические условия); - для функциональной группы - наименование:

в графе Примечание" - рекомендуется указывать технические данные элемента (устройства), не содержащиеся в его наименовании.

2.6.3. При выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью.

.....

2.6.5. При разбивке поля схемы на зоны перечень элементов дополняют графой "Зона" (черт. 4), указывая в ней обозначение зоны, в которой расположен данный элемент (устройство).

4697
Черт. 4

[ГОСТ 2.701-84]

Тематики

  • виды (методы) и технология неразр. контроля
  • издания, основные виды и элементы
  • проектирование, документация

EN

  • arrangement
  • scheme

DE

  • Schema

FR

  • schéma


Справочник технического переводчика. – Интент. 2009-2013.

Синонимы:

Смотреть что такое "схема" в других словарях:

  • Схема — Схема: графический документ [1]; изложение, изображение, представление чего либо в самых общих чертах, упрощённо (например, схема доклада)[2]; электронное устройство, содержащее множество компонентов (интегральная схема). Графический документ… …   Википедия

  • СХЕМА — (греч. schema – наружный вид) фигура; форма, набросок, образец, обобщенный образ. В философии Канта схема – метод, необходимый для того, чтобы сделать наглядным абстрактное понятие при помощи замещающих его наглядных представлений. В частности,… …   Философская энциклопедия

  • СХЕМА — (греч. schema). Изображение, представляющее не форму, но отношения и действия предметов. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. СХЕМА греч. schema, от scheo, держать. Форма, рассматриваемая отдельно от… …   Словарь иностранных слов русского языка

  • СХЕМА — СХЕМА, схемы, жен. (греч. schema образ, вид). 1. Чертеж, изображающий систему, устройство чего нибудь или взаимоотношение частей чего нибудь. Схема радиоприемника. Схема трансформатора. Схема двигателя. Схема сооружения. 2. Изложение, описание… …   Толковый словарь Ушакова

  • схема — См …   Словарь синонимов

  • схема — Упрощённое графическое изображение предмета или процесса с пояснением и описанием [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] схема Условное графическое изображение объекта, в общих чертах передающее суть его… …   Справочник технического переводчика

  • Схема Z — «Схема Z»  это способ подключения выхода измерительного генератора ко входу (например) четырёхполюсника, при котором сопротивление выхода генератора НЕ РАВНО сопротивлению входа четырёхполюсника. В этом случае между генератором и входом… …   Википедия

  • схема —         СХЕМА понятие было введено в оборот в связи с анализом процесса получения новых знаний Ф. Бартлеттом в 1932 г. Затем понятие С. разрабатывалось У Найссером в модели перцептивного цикла. Д. Норманн использует понятие С. для описания… …   Энциклопедия эпистемологии и философии науки

  • Схема — – это документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними. [ЕСКД ГОСТ 2.102 68] Схема – чертёж, являющийся частью конструкторской документации, разъясняющий основные… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • СХЕМА — (от греческого schema наружный вид, форма), 1) чертеж, на котором условными графическими обозначениями изображены устройство, взаиморасположение и связь частей чего либо. 2) Описание, изложение чего либо в общих, главных чертах …   Современная энциклопедия
